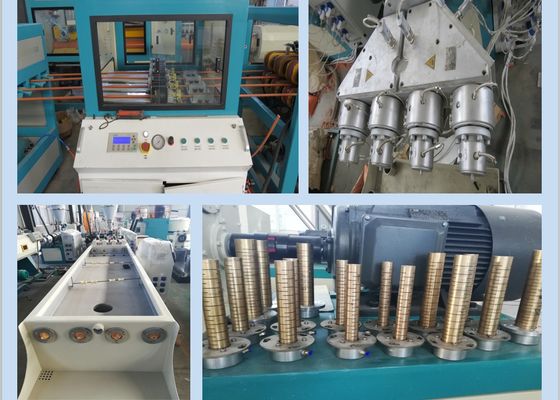

آلة تصنيع الأنابيب المموجة ذات الجدار الواحد 50 مم

خط إنتاج الأنابيب المموجة PE أحادية الجدار / آلة تصنيع أنابيب القناة مقدمة

خط إنتاج الأنابيب المموجة PE أحادية الجدار / يمكن أن تنتج آلة تصنيع الأنابيب المموجة من 9 مم إلى 1200 مم OD / ID ، والتي تستخدم على نطاق واسع كغطاء حماية للكابل ، وأنبوب نقل طبي (أنبوب مموج صغير الحجم) ؛نقل الغاز ، نقل المياه (أنبوب مموج كبير الحجم) إلخ.

خط إنتاج الأنابيب المموجة PE أحادية الجدار / آلة تصنيع أنابيب القناة تتكون من:
1. الطارد
أ.نختار نوع الطارد وفقًا للمواد المختلفة.عادة ما نستخدم آلة بثق لولبية مزدوجة مخروطية لمادة PVC بينما آلة بثق لولبية واحدة لمواد PE / PP.

ب.نختار نموذج الطارد وفقًا لحجم الأنبوب وتصميم القالب.على سبيل المثال ، الأنبوب المموج PE 9mm إلى 25mm ، نختار الطارد اللولبي المفرد SW-65/30 للتصميم عالي السرعة أو الطارد اللولبي المفرد SW-55/30 لتصميم السرعة العادية.

ج.نختار الطارد QTY وفقًا لتصميم الأنابيب.بالنسبة للأنابيب المموجة ذات الجدار الواحد ، نستخدم آلة بثق واحدة ؛للأنابيب المموجة مزدوجة الجدار ، مجموعتان من الطارد.على سبيل المثال ، بالنسبة لآلة إنتاج الأنابيب المموجة أحادية الجدار PE 160mm ، فإننا نختار آلة بثق برغي مفرد SW-75/33 ؛بالنسبة لنوع الجدار المزدوج ، نختار الطارد اللولبي المفرد SW-75/33 + الطارد اللولبي الفردي SW-65/33 بالإضافة إلى الطارد اللولبي المزدوج المخروطي SW-45/90 لبثق الأنبوب المموج الصغير ذو الجدار الواحد PVC.

وفقًا لمتطلبات العميل ، يمكن التحكم في آلة البثق الخاصة بنا عن طريق SIEMENS PLC.

2.موت بثق الأنبوب + قالب تشكيل الأنبوب المموج

أ.قالب بثق الأنبوب له نفس الوظيفة مثل قالب أنبوب الجدار الصلب العادي ، مما يجعل البلاستيك المذاب في شكل دائري.

1. لكن هناك فرق ، لأن سمك جداره رقيق جدًا ، لذلك سيتم نفخه بالهواء عند الدخول في تشكيل القالب ، في حالة التشكيل والتحجيم السيئين للغاية ، وهو جزء صعب للتحكم.

2.قالب تشكيل الأنابيب المموجة عادة ما تكون مصنوعة من الألمنيوم / سبائك الألومنيوم.وفقًا لحجم الأنبوب ونوع آلة التشكيل ، فإن لديها تصميمات مختلفة للإعداد على آلة التشكيل.وهناك أنواع تبريد مختلفة وفقًا لتصميم سرعة الخط ، مثل سرعة الإنتاج العادية ، وتبريد المروحة ، وسرعة الإنتاج عالية السرعة ، وتبريد المياه.قالب التشكيل المصمم يمكن أن يحقق الجرس على الخط ، وهو مناسب لتوصيل الأنابيب.

3. آلة التشكيل
تستخدم آلة التشكيل لضبط قالب التشكيل وجعل قالب التشكيل يعمل بشكل مستمر.

4. آلة قطع + مكدس أو آلة لف
أ.عادةً ما يكون للأنابيب المموجة صغيرة الحجم (9 مم إلى 110 مم) ، وهي مجهزة بآلة لف أو جهاز لف قرص واحد أو جهاز لف قرص مزدوج ، وكلاهما على ما يرام.للسرعة العالية ، نقترح اللفاف المزدوج للقرص.

ب.مثل الأنابيب 75 مم ، 90 مم ، 110 مم ، يمكن تقطيعها إلى أنابيب قصيرة ، مثل 9 م ، 6 م وما إلى ذلك. من الأفضل أن تكون مجهزة بآلة القطع + المعبئ لأن كفاءة القطع أعلى من تلك الخاصة بنوع اللف.
