تفاصيل المنتج:
|
| الأنابيب Rangevv: | 200-500 ملم | أقصى انتاج: | 600-800 كجم / ساعة |
|---|---|---|---|
| برغي لا: | برغي واحد | شرط: | جديد |
| التشغيل الآلي: | تلقائي | حسب الطلب: | حسب الطلب |
| تسليط الضوء: | خط بثق الأنبوب المموج HDPE,خط بثق الأنبوب المموج 500 مم,خط بثق الأنبوب المموج 800 كجم / ساعة |
||
خط بثق الأنبوب المموج ذو الجدار المزدوج HDPE ، آلة تصنيع طبقتين
| حجم الأنبوب | نوع | الطارد | انتاج | |
| 9-32 ملم | جدار واحد | SJ65 / 30 | 40-60 كجم / ساعة |
| 50-160 ملم | جدار واحد | SJ75 / 33 | 150-200 كجم / ساعة |
| 50-160 ملم | جدار مزدوج | SJ75 / 33 + SJ65 / 33 | 200-300 كجم / ساعة |
| 200-500 ملم | جدار مزدوج | SJ120 / 33 + SJ90 / 33 | 600-1200 كجم / ساعة |
وصف المنتج منخط بثق الأنبوب المموج ذو الجدار المزدوج HDPE ، آلة تصنيع طبقتين
يمكن لآلة بثق الأنبوب المموج إنتاج أنابيب مموجة من 9 مم إلى 1200 مم OD / ID ، والتي تستخدم على نطاق واسع كغطاء حماية للكابل ، وأنبوب نقل طبي (أنبوب مموج صغير الحجم) ؛نقل الغاز ، نقل المياه (أنبوب مموج كبير الحجم) إلخ.
خط بثق الأنبوب المموج ذو الجدار المزدوج HDPE ، آلة تصنيع طبقتين يتكون من:
1. الطارد
وفقًا لمواد مختلفة ، يمكن استخدام الطارد اللولبي المخروطي المزدوج للمواد البلاستيكية ، الطارد اللولبي المفرد لمواد PE / PP ،اختر أيضًا نموذج الطارد وفقًا لحجم الأنبوب وتصميم القالب.على سبيل المثال ، الأنبوب المموج PE 9mm إلى 25mm ، اختر الطارد اللولبي الفردي SJ65 / 30 لتصميم عالي السرعة ، أو الطارد اللولبي الفردي SJ55 / 30 لتصميم السرعة العادية.
والطارد QTY تختار وفقًا لتصميم الأنابيب ، تستخدم الأنابيب المموجة ذات الجدار الواحد آلة بثق واحدة ، والأنابيب المموجة ذات الجدار المزدوج تحتاج إلى مجموعتين من الطارد.مثل آلة إنتاج الأنابيب المموجة أحادية الجدار PE 160mm ، اختر الطارد اللولبي المفرد SJ75 / 33 ، نوع الجدار المزدوج بحاجة إلى اختيار SJ75 / 33 الطارد اللولبي المفرد + SJ65 / 33 الطارد اللولبي المفرد.بالإضافة إلى آلة البثق المزدوجة اللولب المخروطي SJZ45 / 90 لبثق الأنابيب المموجة ذات الجدار الواحد البلاستيكية الصغيرة.
وفقًا لمتطلبات العميل ، يمكن أن يكون جهاز البثق الخاص بنا هو التحكم في التصنيع عن طريق SIEMENS PLC ، مع SMATAC HMI.
2 ، أنبوب بثق يموت + أنبوب مموج تشكيل يموت
قالب بثق الأنبوب له نفس الوظيفة مثل قوالب أنابيب الجدار الصلب العادية ، مما يجعل plasitc الممعدن في شكل دائري ، فقط سمك الجدار أكثر نحافة من أنبوب الجدار الصلب.
لكن هناك اختلاف ، لأن سمك الجدار رقيق للغاية ، لذلك سوف ينفجر بالهواء عند الدخول في قالب التشكيل ، في حالة التشكيل والتحجيم السيئين للغاية.هذا جزء صعب للتحكم ، لكن قطعة من الكعكة لمهندسنا المتمرس.

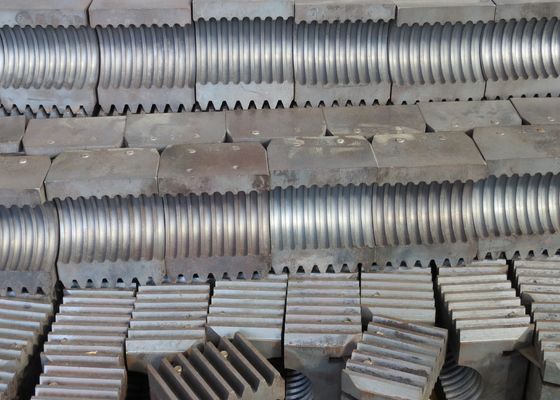

قالب تشكيل الأنبوب المموج عادة ما يكون مصنوعًا من سبائك الألومنيوم / الألومنيوم ، وفقًا لحجم الأنبوب ونوع آلة التشكيل ، وله تصميم مختلف للإعداد على آلة التشكيل ، وأيضًا نوع تبريد مختلف وفقًا لتصميم سرعة الخط.سرعة الإنتاج العادية ، تبريد المروحة ، سرعة الإنتاج عالية السرعة ، التبريد بالماء.
قالب التشكيل المصمم لدينا يمكن أن يصنع جرسًا على الإنترنت ، وهو أكثر فاعلية في توصيل الأنابيب.

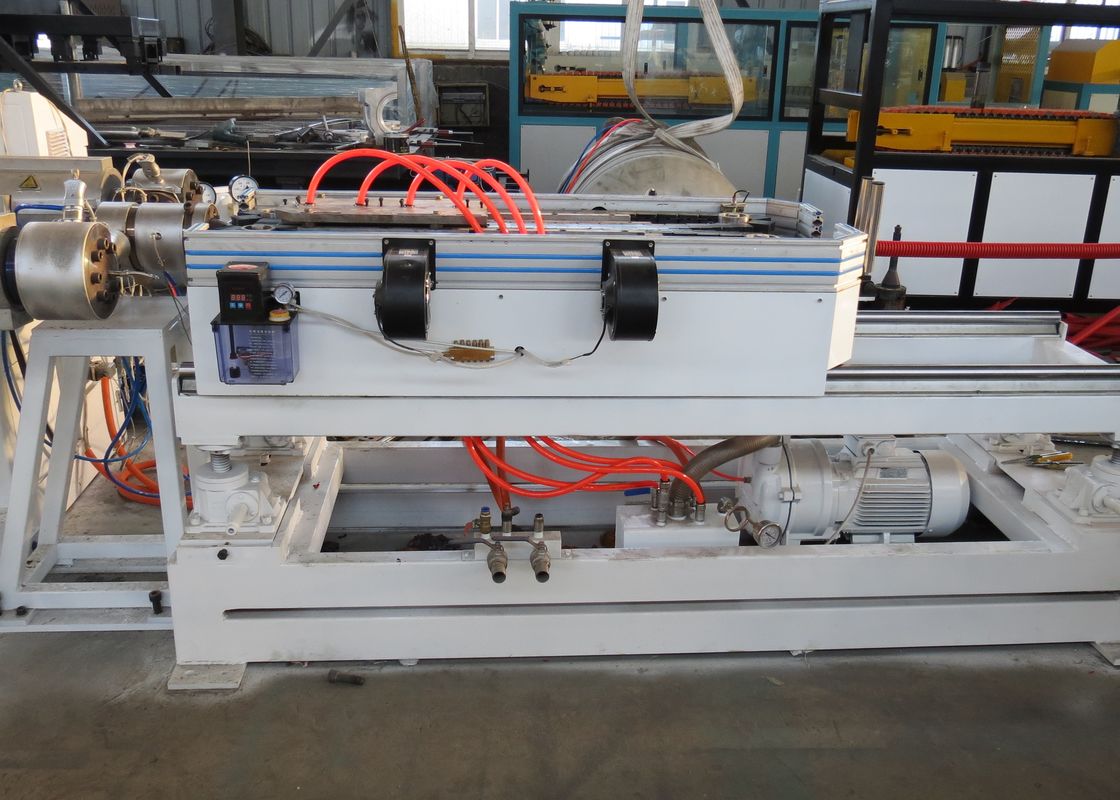

3 ، آلة التشكيل
آلة التشكيل المستخدمة لضبط قالب التشكيل ، وجعل قالب التشكيل يعمل بشكل مستمر.
4 ، آلة القطع + مكدس أو آلة لف
عادة لحجم صغير (9 مم إلى 110 مم) تجهيز الأنابيب المموجة بآلة لف ، ملف لف قرص واحد ، قرص مزدوج ، كلاهما على ما يرام.للسرعة العالية توحي قرص عريض مزدوج.
أيضًا مثل 75 مم ، 90 مم ، 110 مم يتم قطع الأنابيب المزدوجة بطول قصير ، مثل 9 م ، 6 م إلخ.
