تفاصيل المنتج:
|
| الطبقات: | طبقة واحدة أو طبقة متعددة | سرعة: | سرعة عادية أو عالية |
|---|---|---|---|
| إنتاج: | سرعة مستقرة وعالية | المحرك الرئيسي: | سيمنز |
| الكهرباء الرئيسية: | سيمنز / شنايدر | وقت waranty: | سنة واحدة |
| تسليط الضوء: | خط بثق الأنبوب المموج أحادي الجدار 500 مم,خط بثق الأنبوب المموج أحادي الجدار 200 مم,آلة تصنيع الأنبوب المموج 500 مم |
||
خط بثق الأنبوب المموج أحادي الجدار 200-500mm / ماكينة
يمكن لآلة بثق الأنبوب المموج لجدار Singlr إنتاج أنابيب مموجة من 9 مم إلى 1200 مم OD / ID ، والتي تستخدم على نطاق واسع كغطاء حماية للكابل ، وأنبوب نقل طبي (أنبوب مموج صغير الحجم) ؛نقل الغاز ، نقل المياه (أنبوب مموج كبير الحجم) إلخ.
| رقم | الطارد الرئيسي | قطر دائرة الانبوب | قوة | انتاج | |
| 1 | BZ65 | 16-63 ملم | 37-45 كيلو واط | 120كلغ |
| 2 | BZ75 | 16-75 ملم | 45-75 كيلو واط | 150كلغ |
| 3 | BZ90 | 90-400 مم | 55-110 كيلو واط | 300كلغ |
| 4 | BZ120 | 315-630 ملم | 75-160 كيلو واط | 400كلغ |
| 5 | BZ150 | 315-800 مم | 110-250 كيلو واط | 600كلغ |
| 6 | BZ180 | 450-1500 ملم | 200-315 كيلو واط | 1000كلغ |
وصف المنتج
يمكن لآلة بثق الأنبوب المموج إنتاج أنابيب مموجة من 9 مم إلى 1200 مم OD / ID ، والتي تستخدم على نطاق واسع كغطاء حماية للكابل ، وأنبوب نقل طبي (أنبوب مموج صغير الحجم) ؛نقل الغاز ، نقل المياه (أنبوب مموج كبير الحجم) إلخ.
تتكون آلة تصنيع الأنابيب المموجة من:

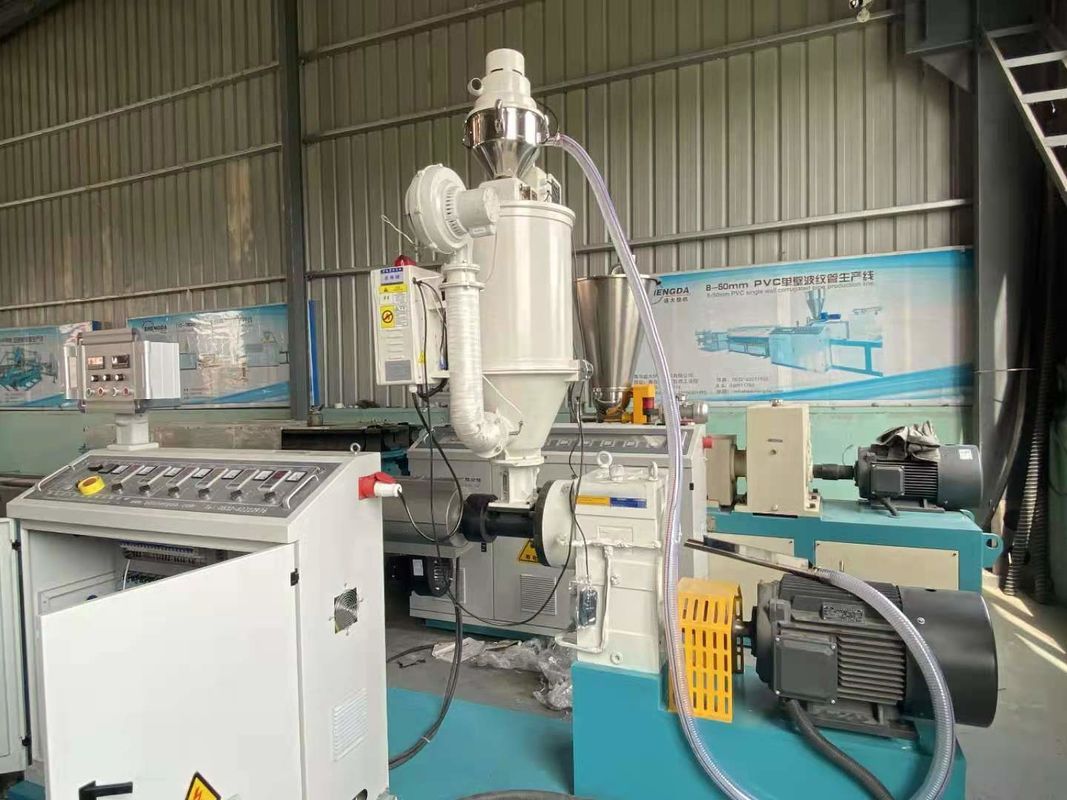

1. الطارد
وفقًا لمواد مختلفة ، يمكن استخدام آلة بثق لولبية مزدوجة مخروطية لمواد PVC ، آلة بثق برغي واحد لمواد PE / PP.
كما يتم اختيار نموذج الطارد وفقًا لحجم الأنبوب وتصميم القالب.على سبيل المثال ، الأنبوب المموج PE 9mm إلى 25mm ، اختر الطارد اللولبي الفردي SJ65 / 30 لتصميم عالي السرعة ، أو الطارد اللولبي الفردي SJ55 / 30 لتصميم السرعة العادية.
والطارد QTY تختار وفقًا لتصميم الأنابيب ، تستخدم الأنابيب المموجة ذات الجدار الواحد آلة بثق واحدة ، والأنابيب المموجة ذات الجدار المزدوج تحتاج إلى مجموعتين من الطارد.مثل آلة إنتاج الأنابيب المموجة أحادية الجدار PE 160mm ، اختر الطارد اللولبي المفرد SJ75 / 33 ، نوع الجدار المزدوج يحتاج إلى اختيار SJ75 / 33 الطارد اللولبي المفرد + SJ65 / 33 الطارد اللولبي المفرد.بالإضافة إلى آلة البثق المزدوجة اللولب المخروطي SJZ45 / 90 لبثق الأنابيب المموجة ذات الجدار الواحد البلاستيكية الصغيرة.
وفقًا لمتطلبات العميل ، يمكن أن يكون جهاز البثق الخاص بنا هو التحكم في التصنيع عن طريق SIEMENS PLC ، مع SMATAC HMI.

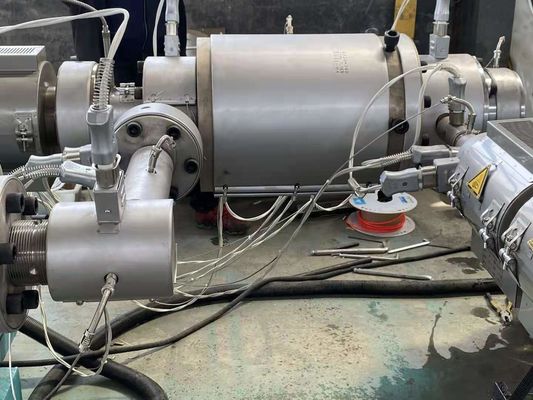

2 ، أنبوب بثق يموت + أنبوب مموج تشكيل يموت
قالب بثق الأنبوب له نفس الوظيفة مثل قوالب أنابيب الجدار الصلب العادية ، مما يجعل plasitc الممعدن في شكل دائري ، فقط سمك الجدار أكثر نحافة من أنبوب الجدار الصلب.
لكن هناك اختلاف ، لأن سمك الجدار رقيق للغاية ، لذلك سوف ينفجر بالهواء عند الدخول في قالب التشكيل ، في حالة التشكيل والتحجيم السيئين للغايةهذا جزء تحكم صعب ، لكن قطعة من الكعكة لمهندسنا المتمرس.
قالب تشكيل الأنبوب المموج عادة ما يكون مصنوعًا من سبائك الألومنيوم / الألومنيوم ، وفقًا لحجم الأنبوب ونوع آلة التشكيل ، وله تصميم مختلف للإعداد على آلة التشكيل ، وأيضًا نوع تبريد مختلف وفقًا لتصميم سرعة الخط.سرعة الإنتاج العادية ، تبريد المروحة ، سرعة الإنتاج عالية السرعة ، التبريد بالماء.
قالب التشكيل المصمم لدينا يمكن أن يصنع جرسًا على الإنترنت ، وهو أكثر فاعلية في توصيل الأنابيب.
3 ، آلة التشكيل
آلة التشكيل المستخدمة لضبط قالب التشكيل ، وجعل قالب التشكيل يعمل باستمرار.
4 ، آلة القطع + مكدس أو آلة لف
عادة لحجم صغير (9 مم إلى 110 مم) تجهيز الأنابيب المموجة بآلة لف ، ملف لف قرص واحد ، قرص مزدوج ، كلاهما على ما يرام.للسرعة العالية توحي قرص عريض مزدوج.
أيضًا مثل 75 مم ، 90 مم ، 110 مم يتم قطع الأنابيب المزدوجة بطول قصير ، مثل 9 م ، 6 م وما إلى ذلك ، ثم تحتاج إلى مزاح مع آلة القطع + المعبئ ، لأن تردد القطع أعلى من نوع اللف.
